一、小型中藥提取濃縮設備的作用及應用：

    實驗室中藥提取濃縮機組是一種多功能小型中藥提取濃縮設備，主要應用在生物制藥、醫院、保健食品、功能飲料、化妝品及高等院校、科研院所等企業單位對各種中藥材有效成分的水煎醇提、藥液濃縮收膏、溶劑回收等工藝使用，用于小試、中試生產及新藥的研發、新工藝技術參數的確定或?qū)嶒?yàn)教學之用。設備具有動態提取、靜態提取、常壓提取、負壓提取、微正壓提取、水提取、乙醇提取、溶劑回流、溶劑回收、芳香油收集、提取液過濾、提取液低溫濃縮、收膏等多種功能，適用于各種植物中草藥的根、莖、葉、果、花、殼、皮及動物內臟等產品藥用成分的提取、濃縮。

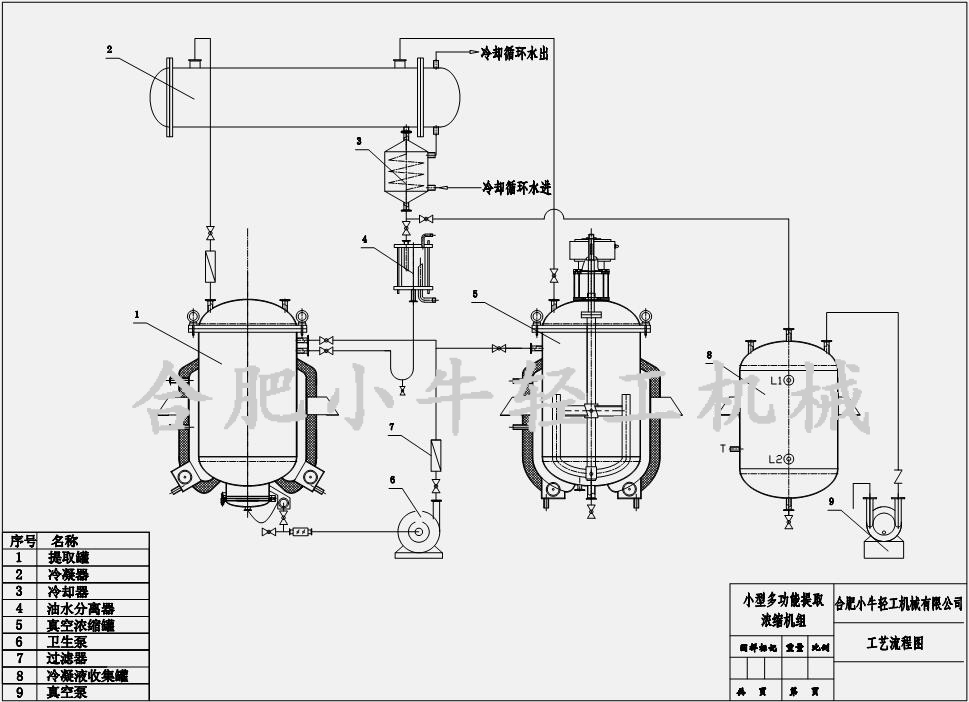

二、小型中藥提取濃縮設備系統組成：

    實驗室中藥提取濃縮機組系統構件主要包括中藥提取罐、真空濃縮罐、冷凝器、溶劑回收罐、油水分離器、過濾器、藥液泵、真空泵、循環水箱、內部閥門管路系統、電控系統、一體式集成平臺幾大部分。

三、小型中藥提取濃縮設備（實驗室中藥提取濃縮機組）操作流程：

1、檢查：檢查設備各管路、水、電是否正常；

2、進料：

2.1、關閉提取罐的出渣門、出液閥、循環閥、排污閥，濃縮罐的出料閥、轉料閥、出汽閥，冷凝水罐的排水閥、放空閥，玻璃視盅的放空閥、取液閥、排污閥；

2.2、打開冷凝水罐的抽氣閥，提取罐的進液閥、出汽閥、溶劑回流閥；

2.3、打開提取罐投料口，將藥材投入提取罐內并關閉投料口；

3.4、將進液管插入溶劑（如水、乙醇、甲醇、丙酮等）中，開啟真空泵，利用真空自吸原理將溶劑吸入提取罐內，進液完成后關閉進液閥，關閉真空泵；

3、提?。?/span>

3.1、開啟冷卻水閥門并確認有水排出；

3.2、設定提取溫度，開啟提取罐加熱開關；

3.3、打開提取罐出液閥、循環閥，開啟料液泵將料液在提取罐內循環流動，實現動態提?。?/span>

3.4、提取完成后關閉提取罐加熱開關，關閉料液泵，然后打開冷凝水罐的放空閥，破除系統內真空壓力；

4、轉料：關閉提取罐的循環閥，打開濃縮罐的轉料閥、出汽閥，隨后開啟料液泵，將提取液泵送至濃縮罐內，然后關閉料液泵，關閉提取罐出液閥；

5、出渣：打開提取罐底部出渣門，排出藥渣；

6、濃縮：

6.1、關閉濃縮罐轉料閥、提取罐出汽閥、溶劑回流閥、放空閥，然后開啟真空泵，開啟攪拌電機，確認有冷卻水排出；

6.2、設定濃縮溫度，開啟濃縮罐加熱開關；

6.3、濃縮至一定程度后，取樣觀測；

6.4、濃縮完成后，關閉加熱開關，關閉攪拌電機，關閉真空泵，打開放空閥，關閉冷卻水，打開濃縮罐出料閥將濃縮液排出；

7、冷凝液排出：打開冷凝水罐排水閥，排出冷凝液。

四、小型中藥提取濃縮設備（實驗室中藥提取濃縮機組）型號規格：

注：本表格數據僅供參考，可根據用戶需要另行設計，請以最終實物為準。

五、小型中藥提取濃縮設備（實驗室中藥提取濃縮機組）特點：

1.合肥小牛實驗室小型中藥提取濃縮機組模擬工業化生產工況設計制作，接近于工業化大生產狀態，避免了小試結果和工業化生產結果不對應情況的發生；

2.設備集多種功能于一體，適用于多種物料，通用性強，應用范圍廣；

3.多種規格供用戶選擇或定制，特別適合于批量小、品種多的物料小試、中試

4.設備采用衛生級304或316L優質不銹鋼材質制造，弧形設計，精細拋光，無衛生死角，耐腐蝕，符合GMP醫藥標準；

5.可根據用戶現有熱源情況設計制作為蒸汽加熱或電加熱形式，受熱均勻，溫度自動控制；

6.耐高溫保溫層能有效隔熱保溫，減少能耗，避免操作人員燙傷事故發生；

7.真空濃縮罐特殊攪拌裝置利于收膏，提取罐也可根據需求配置攪拌，罐內均設有CIP旋轉清洗裝置，便于清洗；

8.系統內部各管路、電路已連接可靠并配有電控柜，用戶只需接入外部水、電即可使用；

9.所有構件集裝設計安裝在一體式平臺上，結構緊湊，整機性能穩定可靠，外形美觀大方，操作維護靈活方便。

10.設備材質、加熱形式、功率大小、攪拌形式、外形尺寸、安裝方式、規格配置、自動化控制等均可根據用戶需求或指定進行設計定制。
