一、球形濃縮器的作用:
球形濃縮器是一種小型蒸發濃縮裝置,該設備集低溫濃縮、蒸餾、結晶、冷凝回收等功能與一身,在食品、飲料、乳品、中藥、日化、保健品、香精、醫藥、環保工程等眾多工業領域均有使用,如口服液、糖漿、骨頭湯、發酵液的真空濃縮,中藥提取液的濃縮收膏,酒精等溶劑的冷凝回收,含鹽廢水的蒸發結晶等。球形濃縮器相比較外循環濃縮器、降膜濃縮器等其他形式的蒸發濃縮設備,處理量相對較小,因此該設備一般用于生產量不大的企業對單一或多品種物料批次處理,或科研院校作為實驗室研發、教學使用。

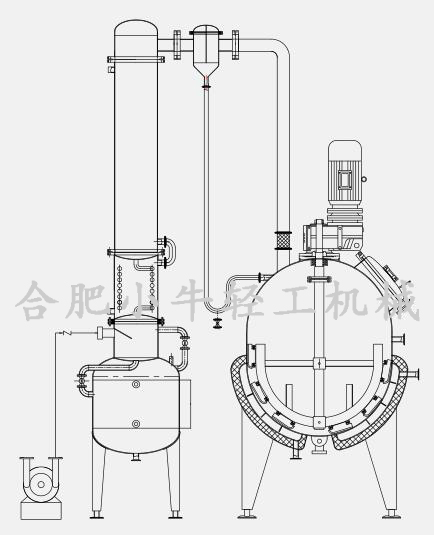

二、球形濃縮器結構組成:
合肥小牛球形濃縮器根據用戶實際使用需求定制,設備主要由球形真空濃縮罐、除沫器、汽液分離器、冷凝器、冷凝水收集罐、真空泵、閥門管路系統、電控系統幾部分組成,可選配進料泵、出料泵、冷凝水泵、設備平臺等,也可配自動化裝置。其中球形真空濃縮罐設有加熱夾層、保溫夾層層。設備采用304或316L優質不銹鋼制作并精細拋光,潔凈美觀。
三、球形濃縮器工作原理:
料液由進料泵或通過真空自吸或泵送的方式進入球形真空濃縮罐內,受到夾層內的加熱介質(鍋爐蒸汽或?qū)嵊停﹤鳠?,溫度上升,在真空?fù)壓的條件下,料液沸點降低,當達到一定溫度后開始沸騰蒸發,產生的水蒸汽經過除沫器消除泡沫,再經氣液分離器分離后進入冷凝器中,在外部循環冷卻水的作用下被冷凝成液體至收集罐,一部分不被冷凝的水蒸汽會隨真空泵一起排出。隨著水蒸汽不斷被蒸發,料液的濃度越來越高,球形真空濃縮罐特殊的攪拌裝置能夠有效避免料液因濃度升高出現的“粘壁”現象,當達到所需濃度后即可出料,得到最終的濃縮液。
四、球形濃縮器主要特點:
1、應用范圍廣泛,適用于多種行業、多種液態物料的蒸發濃縮、蒸發結晶或溶劑回收;
2、在真空負壓條件下運行,蒸發溫度低,特別適用于熱敏性的物料;
3、球形真空濃縮罐特殊的攪拌裝置有利于加快蒸發速度、提高濃縮比,利于收膏或結晶;
4、真空泵等其他部件均選用優質品牌,確保整個真空系統的穩定可靠;
5、比較適用于生產量不大的企業中試生產或?qū)嶒?yàn)室使用;
6、該設備可進行負壓或常壓操作,也可以進行間歇或連續式生產;
7、設備集加熱熬煮、攪拌配液、常壓蒸發、真空濃縮、真空脫氣、冷凝回收等多種功能于一身,具有很強的通用性;
8、設備全部采用優質不銹鋼制作而成,耐腐蝕、潔凈衛生、無死角,符合新版GMP要求;
9、整體結構緊湊、性能穩定、操作簡單、清洗方便、美觀大方且具觀賞性。
五、球形濃縮器型號規格:
設備型號 | XN-QN100 | XN-QN200 | XN-QN300 | XN-QN500 | XN-QN1000 | XN-QN1500 |
有效容積(L) | 115 | 230 | 315 | 575 | 1135 | 1600 |
蒸發能力(L/H) | 15-20 | 20-50 | 50-100 | 100-150 | 200-300 | 350-450 |
夾層壓力(Mpa) | 常壓-0.15 | |||||
罐內壓力(MPA) | 常壓- -0.09 | |||||
冷凝面積(㎡) | 3 | 4 | 6 | 9 | 18 | 25 |
受液罐容積(L) | 70 | 70 | 115 | 115 | 170 | 240 |
真空泵功率 | 1.5 | 1.5 | 2.2 | 3 | 4 | 4 |
外形尺寸(M) | 2x0.9x2.1 | 2.2x1.1x2.3 | 2.2x1.1x2.5 | 2.5x1.2x2.5 | 2.8x1.4x2.6 | 2.8x1.4x3.2 |
注:本表格數據僅供參考,可根據用戶需要另行設計,請以最終實物為準
